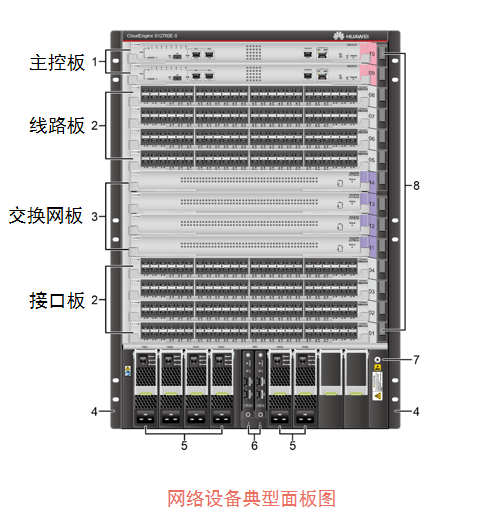

为方便理解网络设备内部的各个功能模块，以S12700E-8为例讲解典型网络设备的构架：

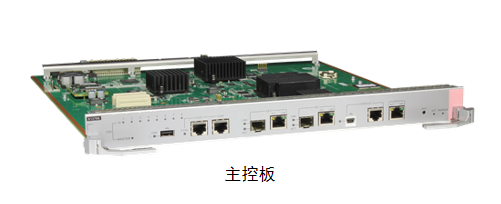

     主控板(MPU，Main Processing Unit)：提供了整个系统的控制平面和管理平面。

              控制平面完成系统的协议处理、业务处理、路由运算、转发控制、业务调度、流量统计、系统安全等功能。

              管理平面完成系统的运行状态监控、环境监控、日志和告警信息处理、系统加载、系统升级等功能。

      交换网板(SFU，Switch Fabric Unit)：交换网板提供整个系统的数据平面。接口板、主控板之间通过交换网板完成通信。

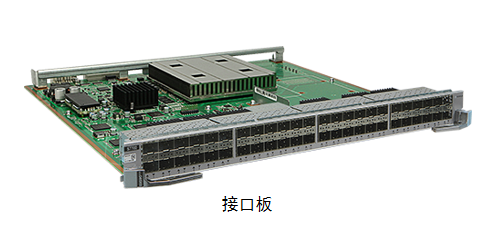

      接口板(LPU，Line Processing Unit)：线路处理单元是物理设备上用于提供数据转发功能的模块，提供不同速率的光口、电口。

电源模块

正面图（上）

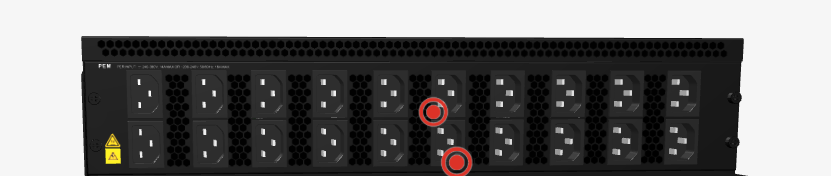

背面图（上）

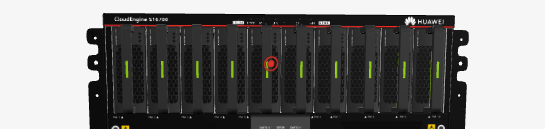

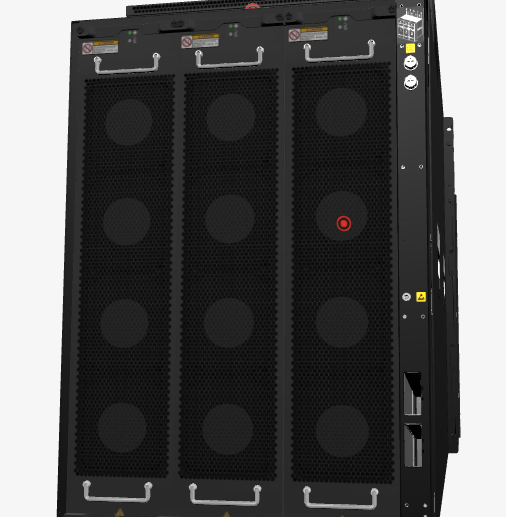

风扇模块

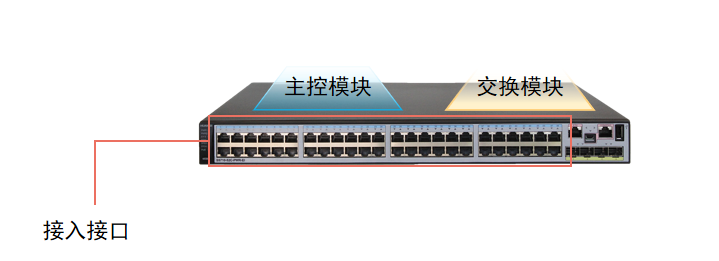

不同于框式设备，盒式设备的各个业务模块并不是独立的硬件模块，而是集成在一个框内。

通过上面的介绍，我们应该能够对网络设备的硬件模块有个大致的了解了。那么各个硬件模块之间又是怎么处理数据 ，完成数据的转发的呢 ？

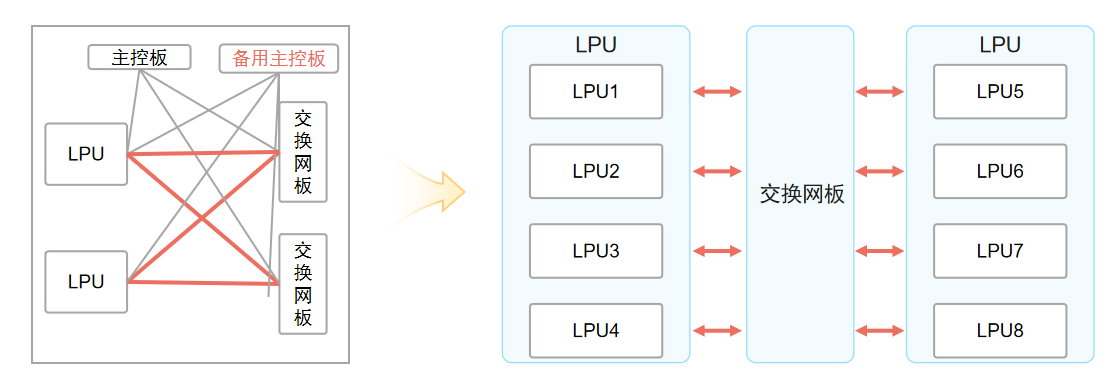

上图呢给大家展示了各硬件模块之间的逻辑连接图  。

框式设备各个模块分为不同的单板，单板之间通过框式设备内部的连接进行通信。

 盒式设备内部集成了这些模块，各个模块之间同样也是通过内部连接进行通信。

接口板和接口板之间通过交换网板连接了起来，接口板之间的通信统一经由交换网板进行转发。

看完相应的逻辑结构图后  我们接着来看网络设备对数据报文的处理流程  在次之前我们还得区分什么是报文转发的上行和下行。

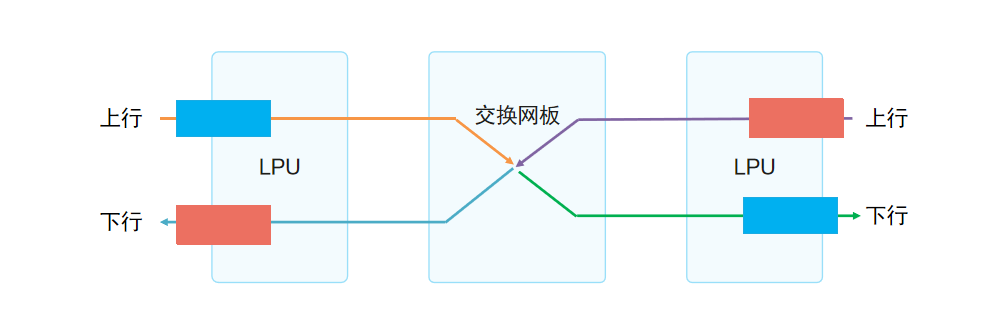

此处完全可以依据报文的转发放学来判断  对于一个设备来说  接收到的数据为上行方向     转发出去的数据为下行方向。中间以交换网板为界。（如下图所示）

当能够区分出报文转发的上行和下行后，我们在来看网络设备对数据报文的处理 ，此处我们得分为两个部分来看 。

1.对业务报文的处理

当从上行接口板接收到一个业务报文后，设备需要依据转发表项（IP路由表、MAC地址表等）确定报文的出接口（对于框式设备需要确定下行接口板）。报文到达交换网板时已经明确了出接口、下行接口板，因此表项查询需要在上行接口板的处理过程中完成。

      此处需要注意：如果为高端设备（主控板和接口板上都存在cpu时，那么在查询相应转发表项时就不需要上送主控板查询了，直接在接口板查询就可以了。因为主控板在生成相应表项后就会下发至接口板cpu。）接口板执行转发的部件为包转发引擎PFE（Packet Forwarding Engine），通常为NP或者ASIC芯片，报文直接由接口板独立完成转发，无需主控板参与。

高端框式设备把转发层面和控制层面分配在不同的组件，控制层面组件（主控板）负责运行转发相关协议、维护转发表项，转发平面组件（接口板）依据控制层面下发的转发信息能够独立完成转发工作，互不影响，控制层面组件高负载时并不会影响转发平面的正常工作，这种工作机制被称为转控分离。

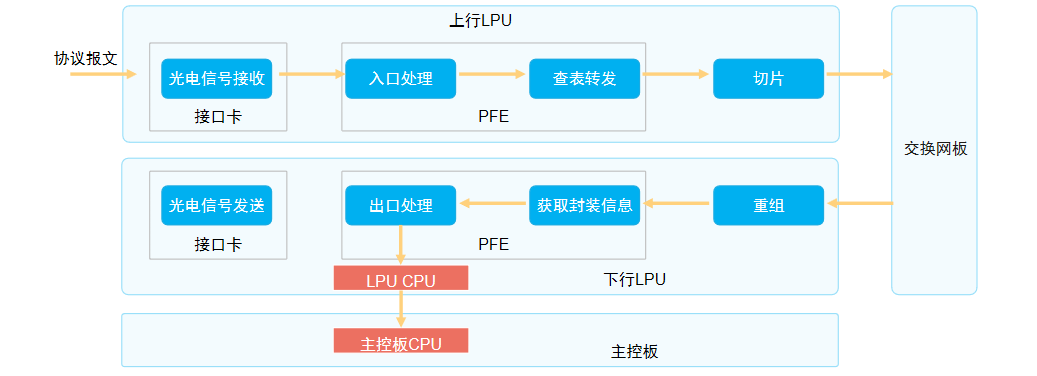

2.对协议报文的处理

设备收到的协议报文，如路由协议：OSPF、IS-IS、BGP报文，ARP报文，STP报文，对设备的ICMP请求报文等，需要交由设备的控制平面处理，即上送主控板由主控板的CPU进行处理。

主控板CPU收到协议报文之后进行相应的处理之后如果需要回应报文，则主控板会构造协议报文进行回应，如收到发往自身的ARP Request、ICMP Echo Request报文，主控板处理之后构造ARP Reply、ICMP Echo Reply进行回应。

主控板CPU处理能力有限，如果过多的协议报文上送主控板CPU处理，会造成其繁忙，无法及时对协议报文进行响应，为此设备默认限制了各种类型的协议报文上送主控板CPU的速率。

主控板CPU收到协议报文之后进行相应的处理之后如果需要回应报文，则主控板会构造协议报文进行回应，如收到发往自身的ARP Request、ICMP Echo Request报文，主控板处理之后构造ARP Reply、ICMP Echo Reply进行回应。

主控板CPU处理能力有限，如果过多的协议报文上送主控板CPU处理，会造成其繁忙，无法及时对协议报文进行响应，为此设备默认限制了各种类型的协议报文上送主控板CPU的速率。
