上篇我们讲到了OSPF通过交互不同的LSA（链路状态数据），最终形成LSDB（链路状态数据库）而后采用SPF算法来计算路由。那么到底有哪些LSA呢？每一种LSA又起到什么样的作用呢？

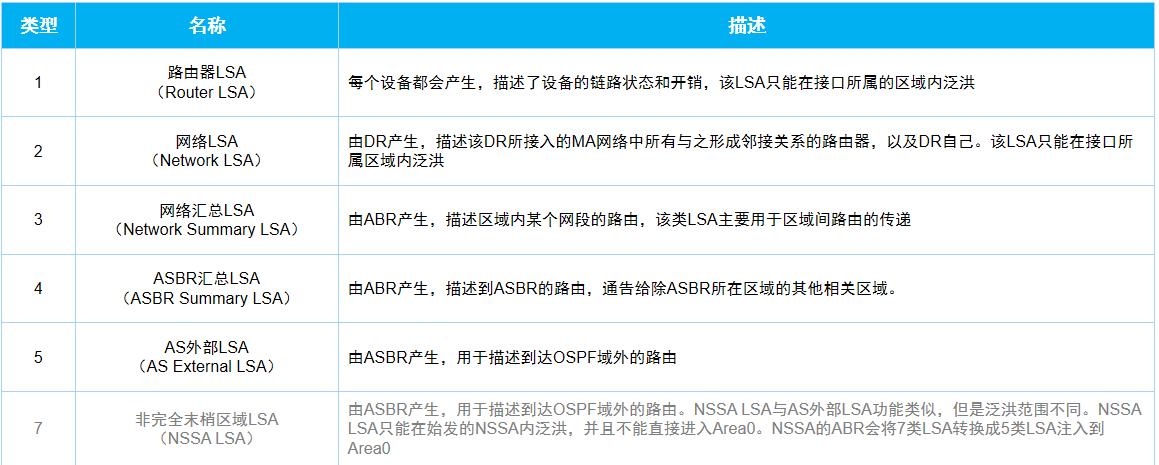

我们先来看一下常见的LSA类型：如图所示


以上就是我们在HCIP阶段常见的LSA类型。

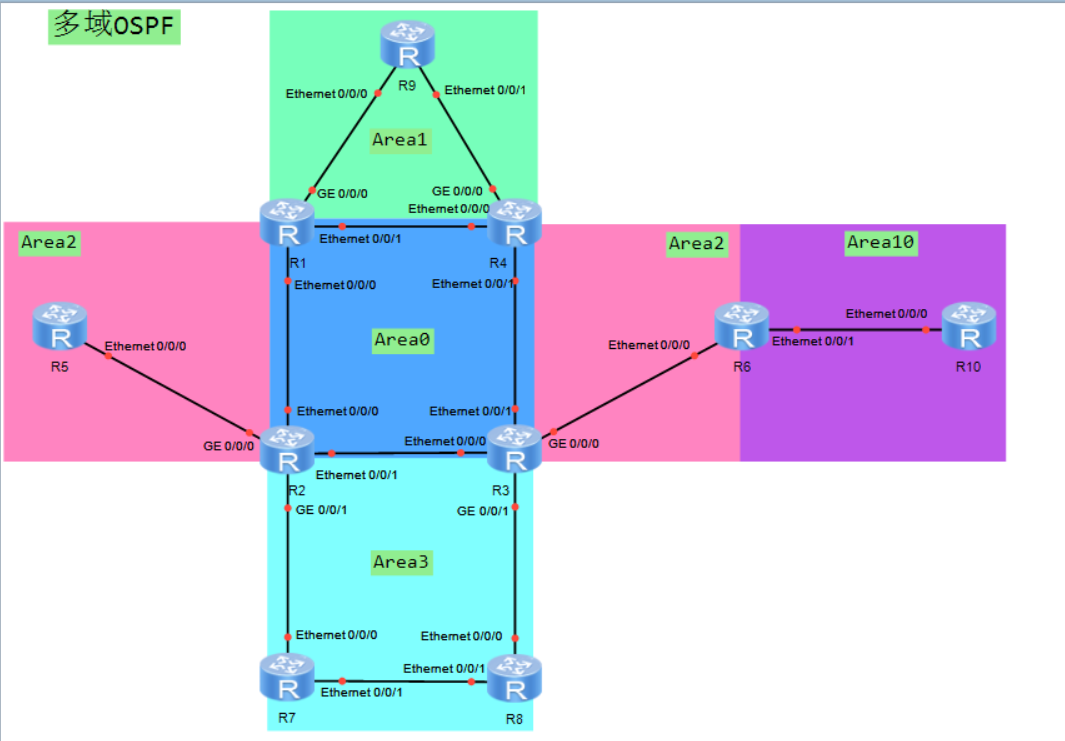

1.Router LSA （路由器LSA）通常也称为1类LSA ，先看一下描述：每个设备都会产生，描述了设备的链路状态和开销，该LSA只能在接口所属的区域内泛洪。此处我们将以实验的形式来做说明，实验topu如下图所示：


建议可以将实验环境搭建出来，方便查看喔。

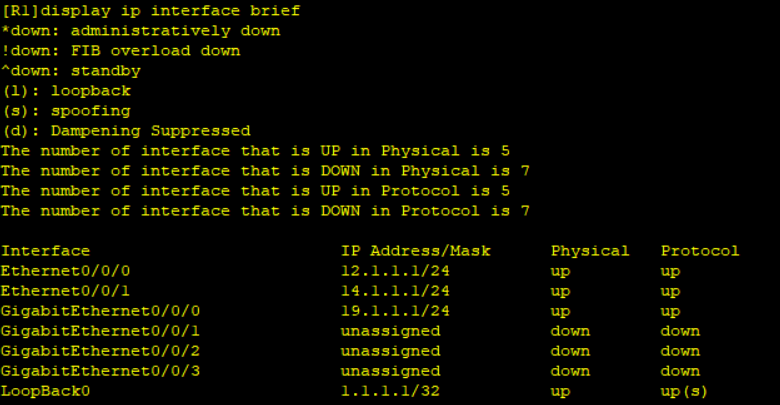

首先看一下AR1的配置，下图为接口IP地址配置：

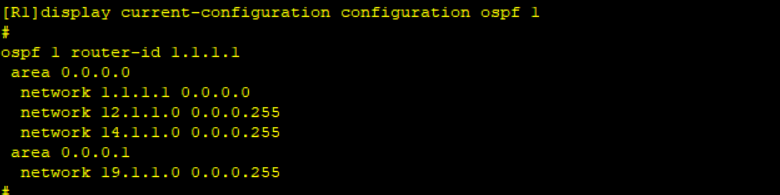

下图为OSPF基础配置：


通过配置发现我们将Ethernet0/0/0.thernet0/0/1以及LoopBack 0 通告到了骨干区域（区域0)    GigabitEthernet0/0/0口通告到了区域1。

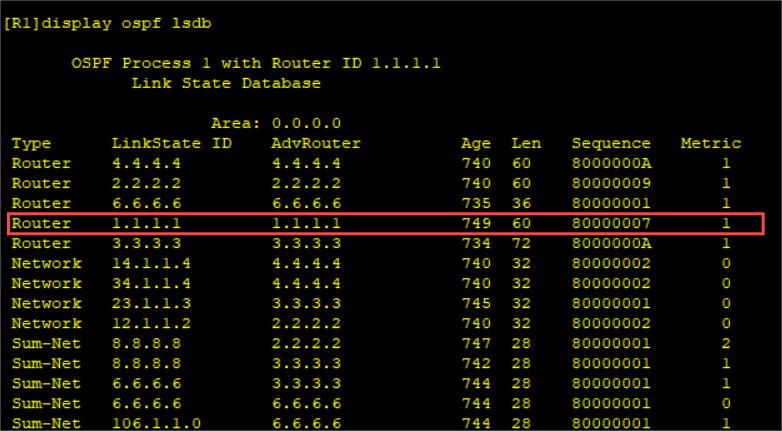

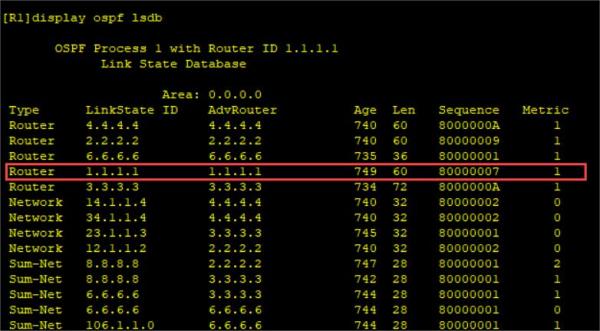

了解到这些信息后，我们在来看1类LSA所描述的内容：每个设备都会产生，描述了设备的链路状态和开销，该LSA只能在接口所属的区域内泛洪。从上面的描述来看，这个时候AR1就会产生1类LSA，用来描述自身链路状态和开销。如下图所示（只需关注红色方框里面这一项就可以）


Type 项 表示LSA的类型       LinkState ID ：与LSA中的LS Type和LSA description一起在路由域中描述一个LSA

AdvRouter 表示产生此条LSA的设备router id    Age（链路状态老化时间）：此字段表示LSA已经生存的时间，单位是秒。

Len：是一个包含LSA头部在内的LSA的总长度值    LS Sequence Number（链路状态序列号）：当LSA每次有新的实例产生时，序列号就会增加。

如果大家有仔细看上面的LSDB表，那么不难发现我们上面看到的表项显示的仅为区域0的LSDB表，实际上通过图中命令我们应该可以看到不同区域的LSA。

那么这条1类LSA具体包含了哪些东西呢？是不是包含了全部的接口的信息呢？毕竟我们现在只看到了AR1产生了一条Router LSA 。

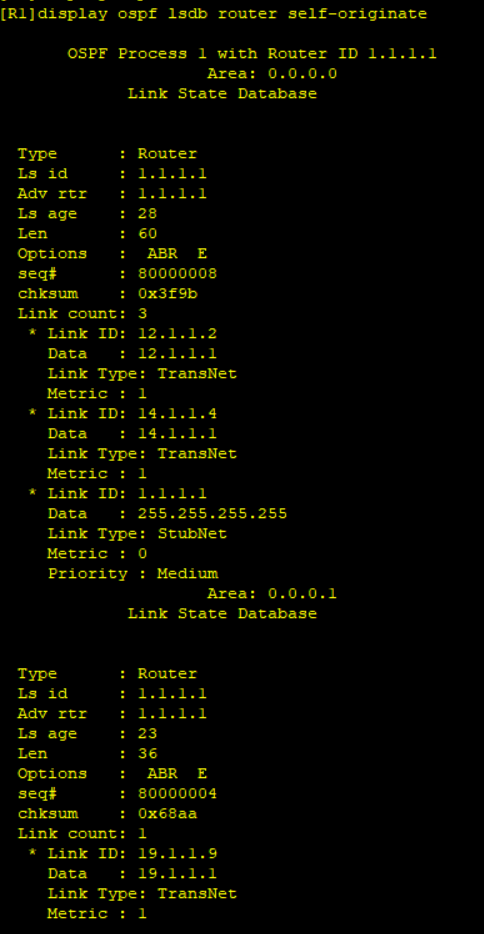

下图为我们查看的AR1设备自己产生的1类LSA


通过上图应该不难发现实际上AR1在区域1和区域0都有产生1类LSA , 通过观察可以看到区域0中的LSA只描述了三个接口的信息分别为：Ethernet0/0/0.thernet0/0/1以及LoopBack 0

区域1中的LSA则只描述了GigabitEthernet0/0/0的链路状态和接口信息。观察完这些信息，我想大家应该是能够理解router lsa的描述信息了吧（每个设备都会产生，描述了设备的链路状态和开销，该LSA只能在接口所属的区域内泛洪），依此内推，那么在区域1中我们应该可以看到AR1-4所产生的总计四条1类LSA（图中还有一条6.6.6.6产生的1类LSA，此处因为有虚链接。此处大家可以自行去观察一下这条LSA的具体信息。）

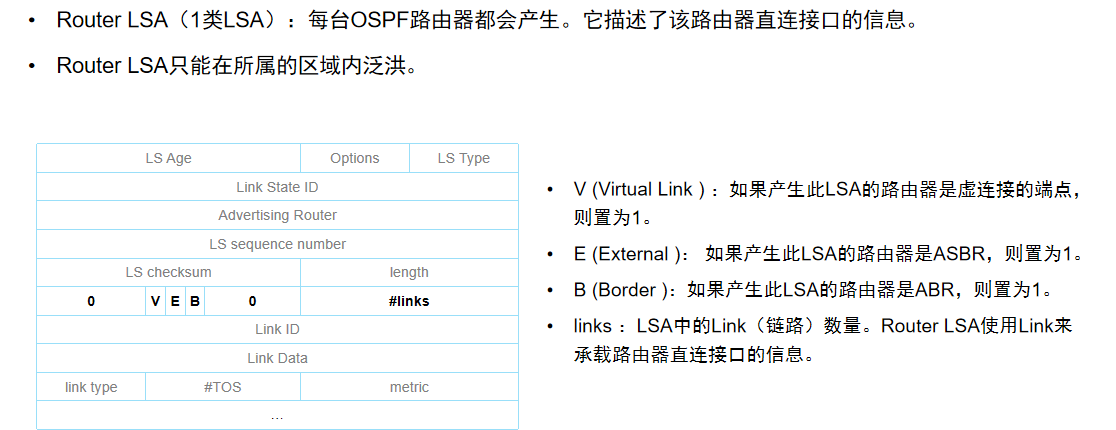

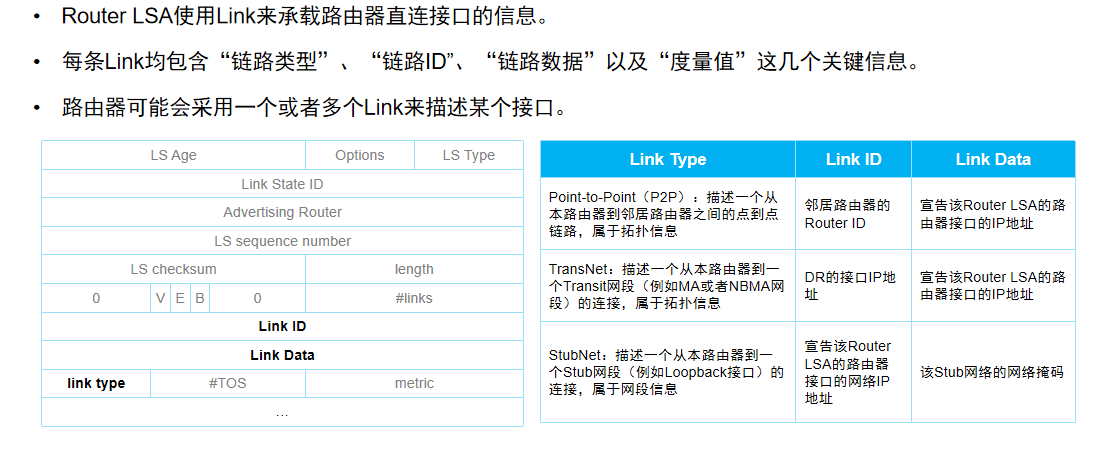

1类LSA详解：



到此如果大家能够理解 ，那么接下来要看的2类LSA就更好理解了。

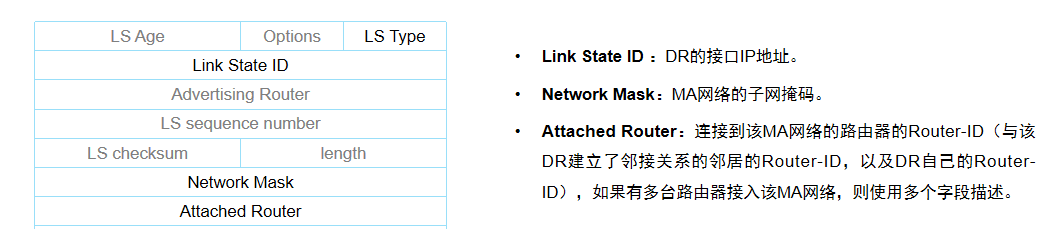

Network LSA（2类LSA） ：由DR产生，描述本网段的链路状态，在所属的区域内传播。

Network LSA 记录了该网段内所有与DR建立了邻接关系的OSPF路由器，同时携带了该网段的网络掩码。

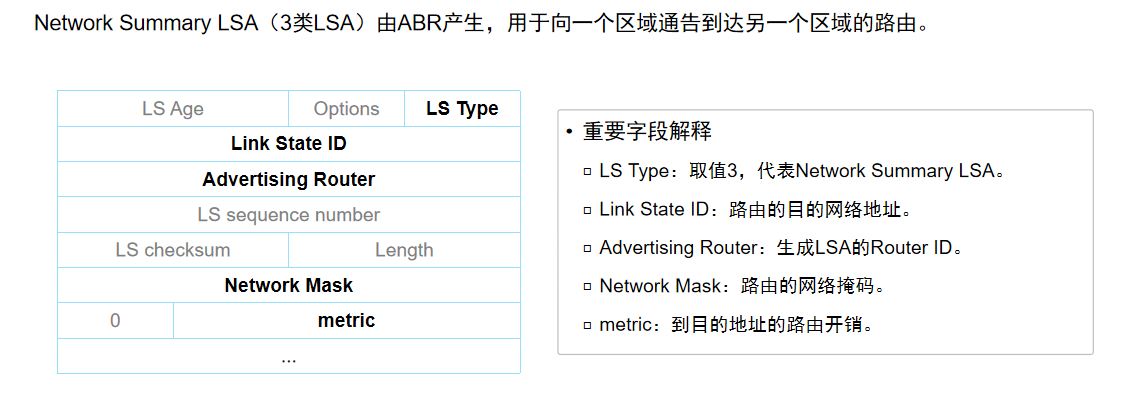

通过上面的内容，我们解决了OSPF单区域的路由所需要的信息，但是无论是1类还是2类LSA都只能在接口所属的区域里面泛洪，那么也就带表着，我们没有信息去计算到达其他区域的路由。那么这个时候就有了3类LSA。OSPF区域间路由信息传递是通过ABR产生的Network Summary LSA（3类LSA）实现的。


大家可以看到3类LSA所携带的信息很简单，就是路由信息，这里是不是有点距离矢量路由协议的味道呢？
