在openstack控制平台创建instance
创建实例类型
管理员------实例类型------创建实例类型------名称（test-vm1）------VCPU数量（1）------内存（128）------根磁盘（1）------创建实例类型
创建网络
管理员------网络------网络------创建网络------名称（net1）------项目（admin）------供应商网络类型（vxlan）------段ID（1）------共享的---
---下一步------子网名称（net1-subnet）------网络地址（10.3.147.0/24）------下一步------分配地址池（10.3.147.10,10.3.147.50）------创建
创建实例：
项目------计算------实例------创建实例
详情------实例名称------vm1
源------Image（创建新卷：不，该选项在配置cinder服务后才有）------选上上传的cirros3.2镜像
实例类型------选上前面创建的test-vm1实例类型
网络------选上前面创建的网络net1
创建实例
点击进入vm1------控制台
输入账号:cirros
输入密码:cubswin:)
恭喜你，成功创建instance，并登入系统
# nova list //查看所有instance
# nova show e3aafecc-f13f-46bf-bf2c-5f6952f2880e（编号） //查看instance详细信息
# virsh list --all //查看本节点上的所有instance
# virsh console instance-0000001f（名称） //登入instance，ctrl+]退出登录界面
# virsh edit instance-0000001f //查看kvm虚拟机配置
假设，在创建instance的时 创建新卷选择是，删除实例时删除卷最好选择是，因为在删除实例的时候如果不把卷也一起删除了cinder节点的空间就无法得到释放，变成僵尸卷，需要我们手动去删除
那创建新卷：是 和创建新卷否有什么区别呢，在于disk存放的位置，
创建新卷：是，会在cinder节点保存disk数据（后面对接ceph就会保存在ceph节点中）
创建新卷：否，disk会保存在当前计算节点
ll -h /var/lib/nova/instances/
创建虚拟的的流程以及对应的端口设备：
# ip netns list //命令列出所有的 namespace,也可以使用openstack命令列出所有网络# openstack network list
# ip netns exec <network namespace name> <command> //管理 namespace
例如：# ip netns exec qdhcp-67b9bd66-27b1-4ebd-91e5-fb2f54c54139 ip a
tap942b3bc9-fb: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1450 qdisc noqueue state UNKNOWN group default qlen 1000
link/ether fa:16:3e:03:70:bc brd ff:ff:ff:ff:ff:ff
inet 169.254.169.254/16 brd 169.254.255.255 scope global tap942b3bc9-fb
valid_lft forever preferred_lft forever
inet 10.3.147.10/24 brd 10.3.147.255 scope global tap942b3bc9-fb
valid_lft forever preferred_lft forever
inet6 fe80::f816:3eff:fe03:70bc/64 scope link
valid_lft forever preferred_lft forever
然后就可以发现找到了对应的tap942b3bc9-fb
veth pair 是一种成对出现的特殊网络设备，它们象一根虚拟的网线，可用于连接两个 namespace
veth pair 用于两个网络设备通过成对的接进行连接
instance获取IP地址的过程
在创建 instance 时，Neutron 会为其分配一个 port，里面包含了 MAC 和 IP 地址信息。这些信息会同步更新到 dnsmasq 的 host 文件
路径为：ls /var/lib/neutron/dhcp/
例如：
# cat /var/lib/neutron/dhcp/67b9bd66-27b1-4ebd-91e5-fb2f54c54139/host
1. vm 开机启动，发出 DHCPDISCOVER 广播，该广播消息在整个 net 中都可以被收到。
2. 广播到达 veth tap19a0ed3d-fe，然后传送给 veth pair 的另一端 ns-19a0ed3d-fe。dnsmasq 在它上面监听，dnsmasq 检查其 host 文件，发现有对应项，于是dnsmasq 以 DHCPOFFER 消息将 IP（192.168.254.18）、子网掩码（255.255.255.0）、地址租用期限等信息发送给 vm。
3. vm 发送 DHCPREQUEST 消息确认接受此 DHCPOFFER。
4. dnsmasq 发送确认消息 DHCPACK，整个过程结束。
计算节点：
# virsh edit instance-0000001e //interface，查看对应的mac地址，给instance分配IP地址，能够看到vm连接的qbr网络设备和tap接口
# brctl show //查看linux-brideg设备，为什么vm不直接连接br-int，因为br-int做不了防火墙策略（iptables），所有在他们中间加上了linux-brideg做防火墙策略
# ovs-vsctl show //找出qvo与qvb的对应关系

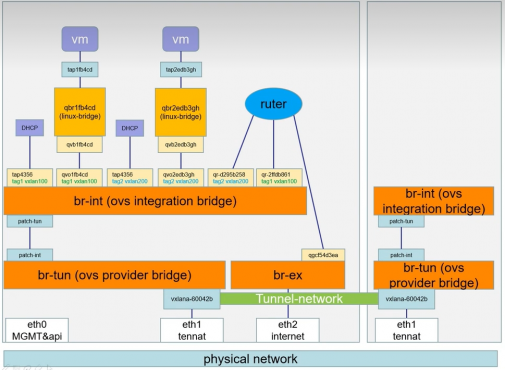

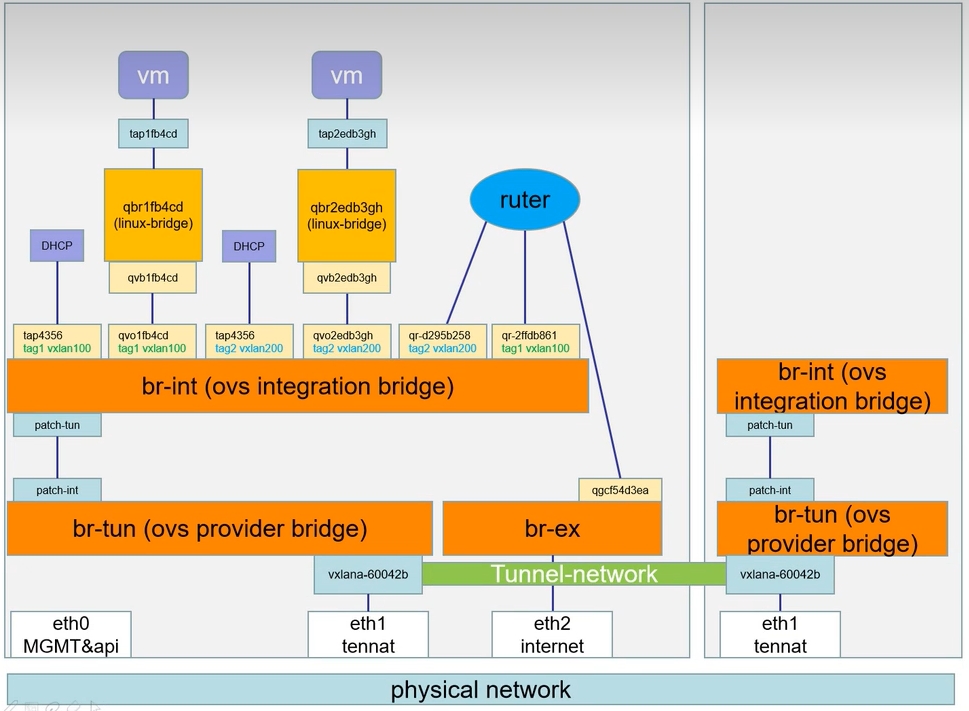

Open vSwitch：
Open vSwitch 中的网络设备：
br-ex：连接外部（external）网络的网桥。
br-int：集成（integration）网桥，所有 instance 的虚拟网卡和其他虚拟网络设备都将连接到该网桥。
br-tun：隧道（tunnel）网桥，基于隧道技术的 VxLAN 和 GRE 网络将使用该网桥进行通信。
tap interface：命名为 tapXXXX。
linux bridge：命名为 qbrXXXX。
veth pair：命名为 qvbXXXX, qvoXXXX
instance连接外网
先创建路由
管理员------网络------路由------新建路由------路由名称（R1）------项目（admin）------新建路由
创建外部网络
管理员------网络------网络------创建网络------名称（ex-net）------项目（admin）------供应商网络类型（Flat）------物理网络（ph01）------共享的、外部网络---
---下一步------子网名称（ex-net-subnet）------网络地址（192.168.58.0/24）------网关IP（192.168.58.2）------下一步------分配地址池（192.168.58.200,192.168.58.220）------创建
将内部网络和外部网络连接到路由
项目------网络------路由------R1------接口------增加接口------net1-XXXXXXX------提交
项目------网络------路由------R1------接口------设置网关------外部网络（ex-net）------提交
创建安全组
项目------网络------安全组------创建安全组------名称（allow）------添加规则------定制TCP规则------添加
项目------网络------安全组------创建安全组------名称（allow）------添加规则------定制UDP规则------添加
项目------网络------安全组------创建安全组------名称（allow）------添加规则------所有ICMP协议------添加
使用安全组allow
项目------计算------实例------创建快照旁边有一个按钮（选择编辑安全组）------把allow安全组添加到实例安全组上，其他的安全组移除
验证：
# ping 8.8.8.8
查看route连接的两个接口qr、qg
# ip netns exec qrouter-5743477e-e692-4a03-8a3e-a1f7a1011932 ip a
SNAT 让 instance 能够直接访问外网，但外网还不能直接访问 instance。因为 instance 没有外网 IP。这里 “直接访问 instance” 是指通信连接由外网发起，例如从外网 SSH 实例
需要给instance分配一个浮动IP
（1）首先将实例绑定浮动 ip192.168.58.210， floating IP 是配置在 router 的外网 interface 上的，再查看 router 的 interface 配置：
（2）在实例中ping 8.8.8.8 外网地址，在路由 qr-ffad4acb-3d 接口上，实例访问外网ip，外网ip将数据包转发回实例ip；但在路由的qg-66cbe3d3-9e接口上，始终是通过 floating IP 192.168.58.210 与外网通信。
（3） 原因是在路由中iptables做了DNA T（基于目的地址转发），查看 router 的 NAT 规则：
当 router 接收到从外网发来的包，如果目的地址是 floating IP 192.168.58.210，将目的地址修改为实例的 IP 10.3.147.39。这样外网的包就能送达到实例；
当实例发送数据到外网，源地址 10.3.147.39 将被修改为 floating IP 192.168.58.210；
创建浮动IP
项目------网络------浮动IP------分配IP给项目------资源池（ex-net）------分配IP
项目------实例------vm1创建快照旁边有个按钮------选择绑定浮动IP------选择浮动IP的地址------关联
验证
# ssh cirros@192.168.58.210
subnet 是一个 IPv4 或者 IPv6 地址段。instance 的 IP 从 subnet 中分配。每个 subnet 需要定义 IP 地址的范围和掩码。
network 与 subnet 是 1对多 关系。一个 subnet 只能属于某个 network；一个 network 可以有多个 subnet，这些 subnet 可以是不同的 IP 段，但不能重叠。下面的配置是有效的：
network A subnet A-a: 10.10.1.0/24 {"start": "10.10.1.1", "end": "10.10.1.50"}
subnet A-b: 10.10.2.0/24 {"start": "10.10.2.1", "end": "10.10.2.50"}
但下面的配置则无效，因为 subnet 有重叠
network A subnet A-a: 10.10.1.0/24 {"start": "10.10.1.1", "end": "10.10.1.50"}
subnet A-b: 10.10.1.0/24 {"start": "10.10.1.51", "end": "10.10.1.100"}
这里不是判断 IP 是否有重叠，而是 subnet 的 CIDR 重叠（都是 10.10.1.0/24）。但是，如果 subnet 在不同的 network 中，CIDR 和 IP 都是可以重叠的，比如
network A subnet A-a: 10.10.1.0/24 {"start": "10.10.1.1", "end": "10.10.1.50"}
network B subnet B-a: 10.10.1.0/24 {"start": "10.10.1.1", "end": "10.10.1.50"}
例如这种情况：
net2 net2-subnet 10.3.148.0/24
net1 net1-subnet 10.3.147.0/24
net2-subnet 10.3.146.0/24
在同一个路由中
10.3.148.0/24 与 10.3.147.0/24、10.3.146.0/24 可以进行通信
10.3.146.0/24 与 10.3.147.0/24 可以进行通信
在不同的路由中
10.3.146.0/24 与 10.3.147.0/24 无法进行通信，需要添加路由表才可以
10.3.148.0/24 与 10.3.147.0/24 无法进行通信，需要添加路由表才可以
例如：
R1路由的IP地址为 192.168.58.216
R2路由的IP地址为 192.168.58.204
10.3.147.0/24 连接 R1
10.3.148.0/24 连接 R2
10.3.147.0/24 想要与 10.3.148.0/24 通信，需在R1添加静态路由表
目标CIDR
10.3.148.0/24
下一跳
192.168.58.204
10.3.148.0/24 想要与 10.3.147.0/24 通信，需在R2添加静态路由表
目标CIDR
10.3.147.0/24
下一跳
192.168.58.216
测试连通性即可
